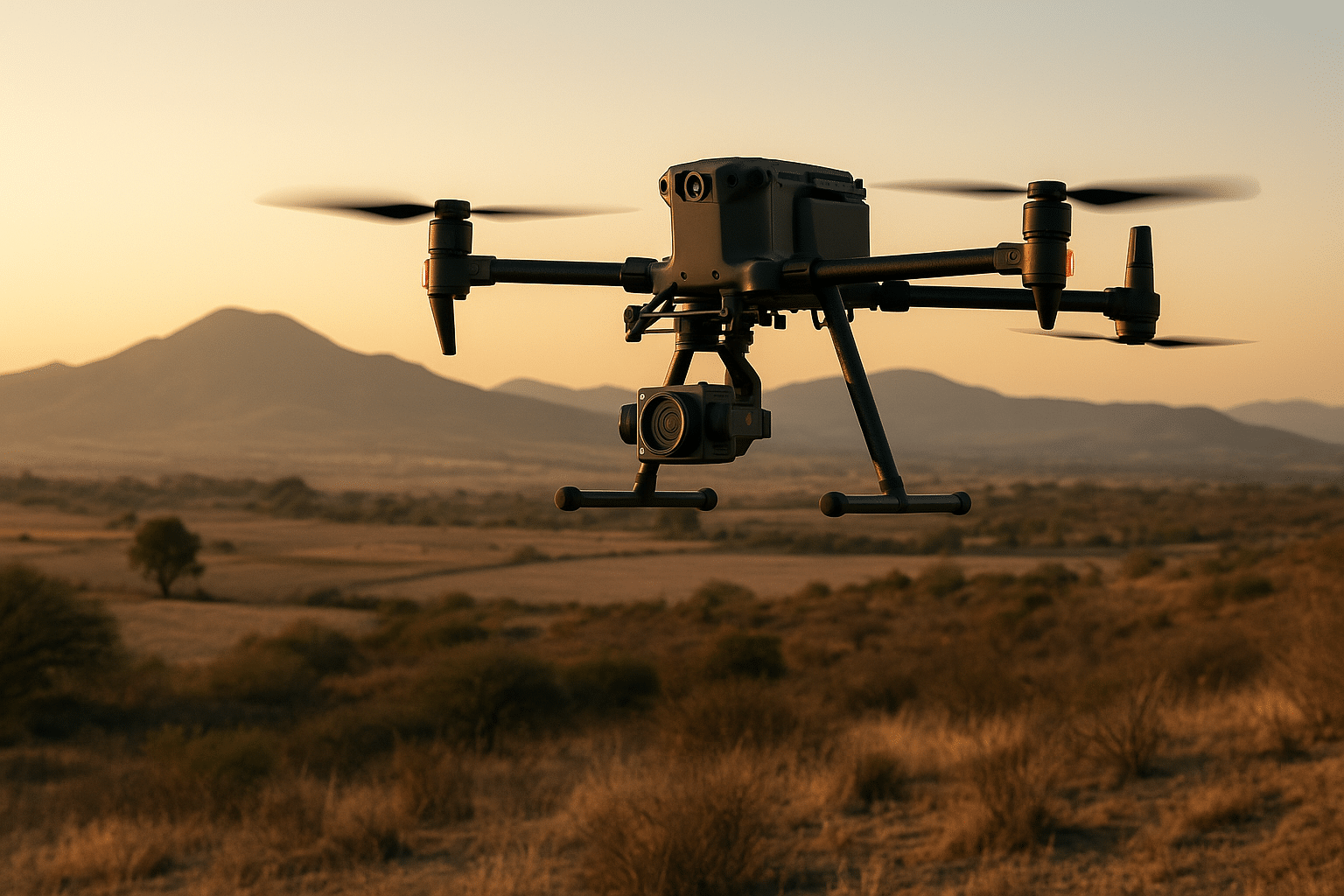

Dron RTK para fotogrametría: flujo completo de campo a entrega con precisión centimétrica
Muchos levantamientos fotogramétricos con dron terminan en reproceso no porque el piloto haya volado mal, sino porque el flujo de trabajo RTK no se ejecutó correctamente. La cámara voló, las fotos se tomaron, pero las coordenadas del modelo final no cuadran con la red geodésica del proyecto. El resultado: horas perdidas en gabinete y, en el peor de los casos, una entrega rechazada por el cliente o la dependencia.
En este artículo vas a aprender el flujo técnico completo de un levantamiento fotogramétrico con dron RTK: desde la configuración del equipo en campo hasta la validación del modelo y la entrega en coordenadas oficiales ITRF2008. No es un tutorial de cómo presionar botones en una app; es la guía de proceso que necesitas para que cada vuelo sea defendible técnicamente.
¿Qué hace diferente a un dron RTK frente a uno convencional?
Un dron convencional registra la posición de cada foto usando el GPS interno del equipo. Ese GPS opera en modo autónomo, sin corrección diferencial, con exactitudes horizontales típicas de 2 a 5 metros. Si usas esas posiciones como control de referencia en Agisoft Metashape o Pix4D, el modelo resultante tendrá errores planimétricos y altimétricos acordes a esa calidad posicional, independientemente de cuántos GCPs pongas después.
Un dron RTK incorpora un receptor GNSS de doble frecuencia en la aeronave que recibe correcciones en tiempo real desde una base terrestre o desde una red CORS vía NTRIP. El resultado es que cada foto queda marcada con una posición centimétrica en el momento exacto de la exposición. Esto se llama georreferenciación directa, y cambia completamente el flujo de trabajo.
Corrección en tiempo real vs. post-procesamiento
El RTK calcula y aplica la corrección durante el vuelo. El PPK (Post-Processed Kinematic) aplica la corrección después del vuelo usando los archivos de observación registrados. Ambos métodos buscan lo mismo: posiciones centimétricas para cada foto. La diferencia está en cuándo se aplica la corrección y en la tolerancia a interrupciones de señal.
Para un levantamiento RTK estándar en campo abierto con buena cobertura celular o con base propia a menos de 10 km, RTK es suficiente y más ágil. Para zonas con obstrucción de señal o sin conectividad, PPK es más robusto. En un flujo PPK que ya hemos documentado puedes encontrar el detalle de esa variante.
Antes de volar: preparación técnica del levantamiento
1. Definir el sistema de referencia del proyecto
Este paso se omite con frecuencia y es el origen de la mayoría de los conflictos en entrega. En México, el sistema geodésico oficial es el ITRF2008 época 2010.0 con elipsoide GRS80, conforme a lo establecido por el INEGI. Todas tus coordenadas de control, GCPs y puntos de verificación deben estar en ese sistema.
El dron RTK, cuando recibe corrección desde una red CORS nacional o una base configurada en ITRF2008, producirá posiciones en ese mismo sistema. Si tu cliente entrega coordenadas en otro sistema o datum, debes realizar la transformación antes de iniciar, no al final.
La zona UTM correspondiente a Nuevo León y la zona metropolitana de Monterrey y Apodaca es la 14N. Verifica que tu software de planificación y tu proyecto en Agisoft Metashape estén configurados en esa proyección.
2. Planificar el vuelo con GSD objetivo
El GSD (Ground Sample Distance) determina la resolución del ortomosaico y la nube de puntos. La relación básica es:
GSD (cm/px) = (altura de vuelo × tamaño del sensor) / distancia focal
Para entregas topográficas estándar en obra civil, un GSD de 3 a 5 cm/px es suficiente. Para inventarios de estructuras o levantamientos donde se requieren detalles de 2 cm o menos, debes volar más bajo o usar una cámara de mayor resolución.
Ajusta el traslape longitudinal a mínimo 80% y el lateral a 70% para levantamientos estándar. En zonas con vegetación o pendientes pronunciadas, sube ambos a 85-75%.
3. Distribución y materialización de GCPs y CPs
Aunque el dron RTK puede georreferenciar directamente sin GCPs, nunca debes eliminarlos por completo en proyectos de ingeniería con exigencia de precisión verificable. La georreferenciación directa puede alcanzar exactitudes de 3 a 5 cm RMS horizontal y 5 a 8 cm RMS vertical en condiciones óptimas, pero esos valores deben ser verificados independientemente.
La distinción clave:
- GCPs (Ground Control Points): puntos cuyas coordenadas se introducen al software de procesamiento para ajustar el modelo. Mínimo 4 por proyecto, bien distribuidos en el perímetro y al centro.
- CPs (Check Points / puntos de verificación): puntos cuyas coordenadas se usan solo para validar el modelo, nunca para ajustarlo. Mínimo 3 por proyecto.
Mide todos estos puntos con GNSS RTK o estación total referenciada a vértices CORS o a la red geodésica activa. Si usas GNSS para medir los GCPs, revisa nuestra categoría de equipos GNSS para conocer las opciones disponibles según tu tipo de proyecto.
Configuración del dron RTK en campo
Conexión a la fuente de corrección
Tienes dos opciones principales:
Opción A — Base GNSS propia:
Instalas una base RTK sobre un punto conocido (coordenadas ITRF2008 verificadas) o sobre un punto arbitrario que luego post-procesas con OPUS o PPP. La base transmite correcciones al dron por radio o por la estación de control de tierra. La distancia base-rover no debe superar los 10 km para mantener la integridad de la corrección.
Opción B — Red CORS vía NTRIP:
NTRIP es el protocolo que permite transmitir datos de corrección diferencial desde estaciones CORS a través de internet. No es un sistema de posicionamiento por sí mismo; es el canal de transmisión. Si tienes conectividad en el área de vuelo, esta opción elimina la necesidad de instalar y operar una base propia. En México puedes usar la red CORS del INEGI o redes privadas como Leica SmartNet.
Verifica siempre que el estado de la solución RTK en el dron esté en «Fixed» antes de iniciar el vuelo. Una solución «Float» puede tener errores de decimétricas a métricas y arruina la georreferenciación directa.
Tiempo de inicialización y convergencia
Antes de despegar, permite que el receptor RTK del dron alcance solución fija. El tiempo de convergencia varía según la geometría satelital, la distancia a la base y las condiciones multipath del entorno. En campo abierto con buena cobertura satelital, la solución fija se alcanza típicamente en 30 segundos a 2 minutos. No despegues hasta tenerla.
Registro de archivos de observación (respaldo PPK)
Aunque operes en modo RTK, activa siempre el registro de archivos RINEX en la base y en el dron si el equipo lo permite. Esto te da la posibilidad de post-procesar en modo PPK si la solución RTK tuvo interrupciones durante el vuelo. Es tu red de seguridad sin costo adicional.
Durante el vuelo: parámetros que debes monitorear
Una vez en el aire, el piloto no puede corregir la geometría del vuelo, pero sí puede detectar problemas a tiempo:
- Estado de la solución RTK: monitorea desde la estación de control. Si cae a «Float» durante el vuelo, ese segmento de fotos tendrá calidad posicional reducida.
- Número de satélites visibles: mínimo 6, ideal más de 10, con PDOP menor a 2.5.
- Solapamiento real: algunas apps reportan el traslape en tiempo real basado en la posición del dron. Verifica que se mantenga dentro de lo planificado.
- Velocidad y estabilidad: viento lateral fuerte puede reducir el traslape efectivo aunque el dron vuele el patrón programado.
Al finalizar, revisa en la app que todas las imágenes fueron capturadas con marca de tiempo EXIF y coordenadas RTK embebidas. Antes de desmontar la base, exporta el archivo de observación.
Procesamiento en gabinete: de fotos a modelo georreferenciado
Importación y configuración del proyecto en Agisoft Metashape
Abre un proyecto nuevo en Agisoft Metashape y carga las imágenes. El software leerá automáticamente las coordenadas RTK embebidas en los EXIF. Verifica que el sistema de coordenadas de las cámaras esté configurado en ITRF2008 / UTM Zona 14N (o la zona correspondiente a tu proyecto).
Configura el sistema de coordenadas del chunk de salida en el mismo sistema. Si entregas en coordenadas geográficas, usa ITRF2008. Si entregas en proyección UTM, especifica la zona correcta.
Ajuste con GCPs
Después de la alineación inicial de cámaras, introduce las coordenadas de tus GCPs. Metashape te permitirá marcarlos en las fotos manualmente o de forma semi-automática. Una vez marcados, ejecuta el optimizador de cámaras con los GCPs activos.
Los GCPs ajustan posibles derivas sistemáticas del modelo RTK. En un vuelo RTK bien ejecutado, los residuos de los GCPs deberían estar por debajo de 3–5 cm RMS. Si los residuos son mayores, revisa:
- Si la solución RTK era verdaderamente «Fixed» durante todo el vuelo
- Si las coordenadas de los GCPs tienen errores
- Si hay distorsión de lente no calibrada correctamente
Validación con puntos de verificación (CPs)
Los CPs son la prueba de exactitud posicional real del modelo. Compara las coordenadas extraídas del modelo contra las coordenadas medidas en campo. El error RMS aceptable depende de la especificación del proyecto, pero como referencia general:
- Clase A (alta precisión): ≤ 5 cm horizontal, ≤ 10 cm vertical
- Clase B (precisión estándar): ≤ 10 cm horizontal, ≤ 15 cm vertical
Documenta estos valores en tu informe de exactitud. El INEGI tiene lineamientos de referencia para exactitud posicional en productos geoespaciales que puedes consultar como marco normativo para tus entregas.
Generación de productos de salida
Con el modelo ajustado y validado, genera los productos según lo requerido:
- Nube de puntos densa: para análisis topográfico, volúmenes, secciones
- MDT (Modelo Digital de Terreno): solo superficie del suelo, sin vegetación ni estructuras
- MDS (Modelo Digital de Superficie): incluye todos los objetos sobre el terreno
- Ortomosaico: imagen aérea corregida geométricamente, en coordenadas reales
- Curvas de nivel: generadas desde el MDT con el intervalo especificado por el proyecto
Recuerda: el MDT y el MDS no son lo mismo. Si entregas un MDS etiquetado como MDT en una zona con árboles, los volúmenes de corte y relleno calculados sobre ese modelo serán incorrectos.
Entrega: formato, sistema de referencia y documentación
Una entrega profesional de fotogrametría con dron RTK debe incluir:
- Ortomosaico en formato GeoTIFF, con proyección declarada (ITRF2008 UTM 14N u otra zona)
- MDT/MDS en formato compatible (GeoTIFF, ASC, o según lo acordado con el cliente)
- Nube de puntos en formato LAS o LAZ (recuerda: LAZ es LAS comprimido, no un formato independiente)
- Informe de exactitud posicional con residuos de GCPs y errores en CPs
- Reporte de vuelo con parámetros: fecha, hora, alturas AGL, traslapes, estado RTK
- Metadatos del sistema de referencia: datum, elipsoide, proyección, época
La altura de vuelo en el reporte siempre debe expresarse en metros AGL (Above Ground Level), no en metros sobre el nivel del mar (msnm). Son conceptos distintos y la regulación AFAC también usa AGL para los límites operativos.
Equipos DJI Enterprise para levantamientos fotogramétricos RTK
Para levantamientos fotogramétricos con precisión centimétrica, los equipos de la línea DJI Enterprise que comercializamos en Punto Visado integran receptor RTK de doble frecuencia, compatibilidad con NTRIP y registro de archivos de observación para respaldo PPK. El DJI Matrice 4E es una opción sólida para fotogrametría de alta resolución en obra civil e infraestructura, con cámara de mapeo integrada y autonomía de vuelo suficiente para proyectos medianos en una sola batería.
Si requieres capacidades térmicas integradas para inspección además de fotogrametría, el Matrice 4T es la variante con sensor térmico; el Matrice 4E no incluye cámara térmica.
Preguntas frecuentes sobre dron RTK para fotogrametría
¿Puedo hacer fotogrametría RTK sin ningún GCP y que sea válido técnicamente?
Técnicamente sí es posible obtener un modelo georreferenciado solo con el RTK del dron, pero en proyectos de ingeniería siempre debes incluir al menos puntos de verificación independientes (CPs) para documentar la exactitud real del modelo. Sin CPs, no puedes demostrar que el modelo cumple la especificación de precisión del proyecto.
¿Cuál es la diferencia entre georreferenciación directa y georreferenciación indirecta?
La georreferenciación directa usa las coordenadas registradas en la cámara durante el vuelo (RTK o PPK) para posicionar el modelo. La georreferenciación indirecta usa GCPs medidos en campo para ajustar un vuelo sin posicionamiento diferencial. Con RTK, usas georreferenciación directa y los GCPs pasan a ser de verificación.
¿Qué pasa si la solución RTK del dron cae a «Float» durante el vuelo?
Las fotos capturadas durante esa ventana tendrán posiciones con exactitud reducida (decimétrica en lugar de centimétrica). Si tienes archivos de observación registrados, puedes intentar recuperar esas posiciones por PPK en gabinete. Si no, esas fotos actuarán como «débiles» en el ajuste del bundle adjustment y pueden introducir deformaciones locales en el modelo.
¿El límite de altura para volar dron en México es 122 metros sobre el nivel del mar?
No. El límite estándar según la regulación AFAC (NOM-107-SCT3-2019 y Circular CO AV-23/10 R2) es 122 metros AGL (sobre el nivel del terreno subyacente), no sobre el nivel del mar. En zonas con relieve variable, debes considerar la altura AGL respecto al punto más alto del terreno dentro del radio de vuelo.
¿NTRIP es un sistema de posicionamiento que puedo usar como base alternativa?
No. NTRIP es un protocolo de transmisión de datos de corrección diferencial a través de internet. El sistema de posicionamiento es RTK; NTRIP es simplemente el canal por el que el montaje receptor recibe las correcciones desde las estaciones CORS. No confundas el protocolo con la tecnología de posicionamiento.
¿En qué sistema de coordenadas debo entregar un levantamiento fotogramétrico en México?
El sistema geodésico oficial de México es el ITRF2008 época 2010.0 con elipsoide GRS80, según los lineamientos del INEGI. Para entregas en proyección, usa UTM en la zona que corresponda al área del proyecto. En Nuevo León, eso es zona 14N. Nunca declares WGS84 como el sistema oficial de México; son sistemas distintos, aunque matemáticamente muy cercanos.
¿Puedo usar el dron RTK para batimetría o levantamientos bajo agua?
No, el dron RTK opera en superficie aérea. Para batimetría se requieren ecosondas o sistemas especializados como el iBoat BS12, que es una embarcación autónoma con sonda batimétrica integrada. El dron puede complementar un levantamiento batimétrico capturando la topografía de las orillas, pero no sustituye al equipo de medición subacuática.
Conclusión
Un levantamiento fotogramétrico con dron RTK bien ejecutado no es solo «volar y procesar». Es un flujo técnico encadenado donde cada decisión —desde el sistema de referencia hasta la distribución de GCPs y la configuración de la solución RTK— determina si el modelo final es defendible o si habrá reproceso.
Los puntos críticos que debes tener siempre bajo control: solución RTK Fixed antes y durante el vuelo, GCPs en ITRF2008 con coordenadas verificadas, puntos de verificación independientes de los GCPs, y un informe de exactitud posicional que documente los residuos reales.
