Escáner 3D en obra civil: flujo de trabajo completo desde campo hasta entrega
Introducción
Llevas semanas coordinando frentes de trabajo, y en algún momento alguien pregunta: «¿tenemos el as-built actualizado?» La respuesta honesta, casi siempre, es que no. Levantar con estación total o GNSS lo que ya está construido toma días, involucra a varios operadores y el resultado es una nube de puntos dispersa que representa superficies complejas con poca fidelidad. El escáner 3D terrestre resuelve exactamente ese problema: en pocas horas captura millones de puntos con precisión milimétrica, documentando lo que existe con un nivel de detalle que ningún otro método iguala en campo.
Pero el equipo solo es el punto de partida. El verdadero valor de un levantamiento con escáner 3D en obra civil depende del flujo de trabajo que lo rodea: cómo planificas las estaciones, cómo registras las nubes, cómo las clasificas y, sobre todo, cómo entregas un producto que el equipo de ingeniería pueda usar directamente. En este artículo vas a recorrer ese flujo completo, paso a paso, con criterios técnicos concretos aplicables a proyectos reales en México.
Por qué el escáner 3D cambió la documentación de obra civil
Durante años, la documentación de construcciones en progreso dependía de dos herramientas: la estación total para puntos discretos y la fotografía convencional para evidencia visual. Ninguna de las dos captura geometría continua de superficies complejas —columnas, trabes, instalaciones expuestas, taludes revestidos— con la densidad suficiente para detectar desviaciones respecto al proyecto ejecutivo.

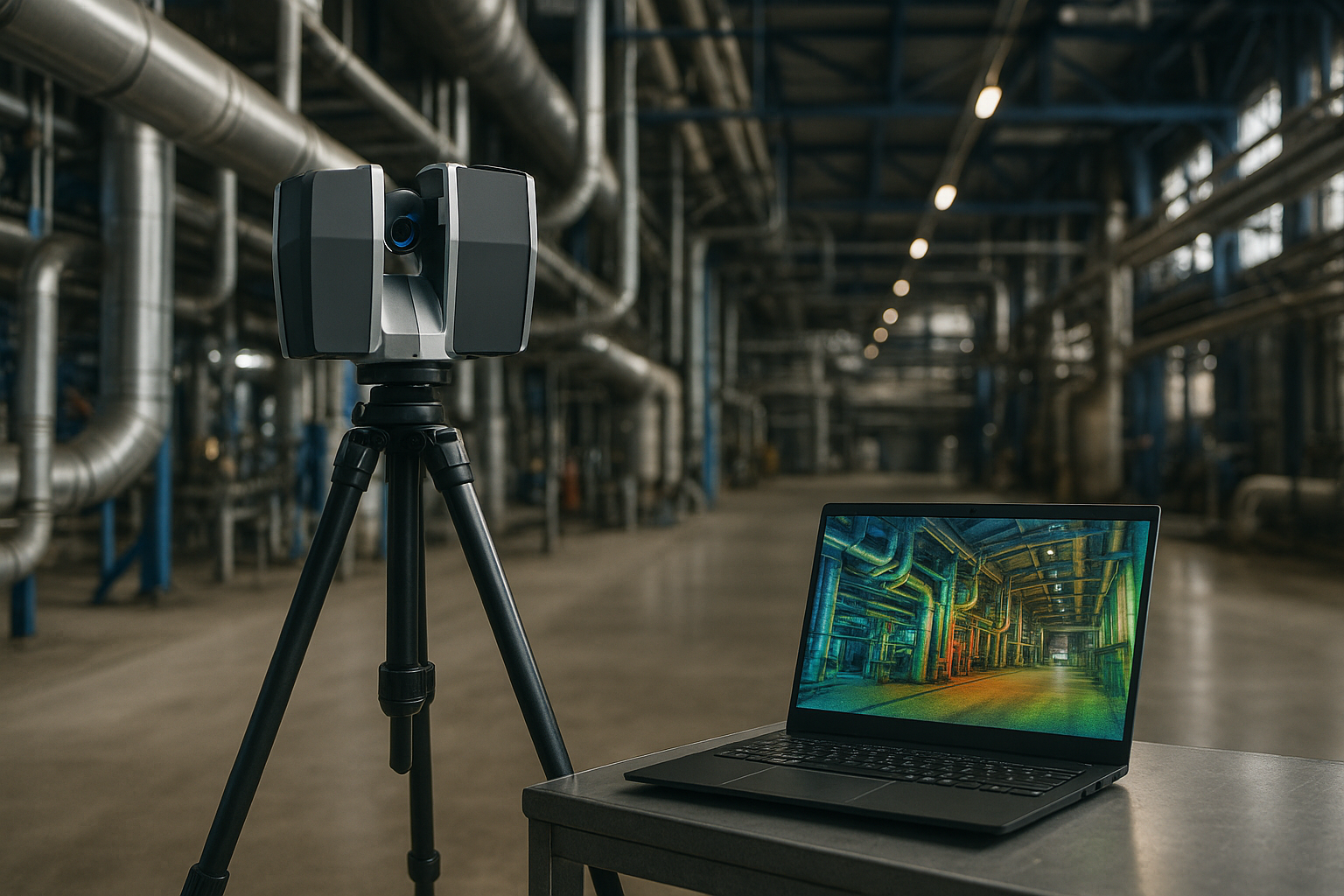

El escáner 3D terrestre (también llamado escáner láser de tiempo de vuelo o de fase, dependiendo del principio de medición) genera una nube de puntos densa —del orden de millones de puntos por escaneo— en pocos minutos por estación. Eso permite:
- Verificación dimensional de elementos estructurales contra planos BIM o CAD.
- Generación de modelos as-built con tolerancias de ±1 a ±3 mm según el equipo y la distancia.
- Detección de deformaciones en etapas críticas: pre y post-colado, cimbrado, montaje de estructura metálica.
- Documentación legal y de reclamaciones con evidencia georreferenciada e inamovible.
- Levantamiento de instalaciones (hidráulica, eléctrica, mecánica) antes de ser cubiertas.
Lo que antes exigía semanas de trabajo en campo y gabinete ahora se comprime a días, con un producto mucho más rico en información.
Fase 1: Planificación del levantamiento
Define el propósito antes de colocar el primer trípode
El primer error en escaneados de obra civil es llegar al sitio sin un objetivo claro. La planificación define:
- Resolución requerida: para verificación dimensional de columnas o elementos estructurales, necesitas una densidad de puntos equivalente a separaciones de 5–10 mm a la distancia de trabajo. Para levantamiento general de planta, separaciones de 20–50 mm pueden ser suficientes.
- Exactitud posicional absoluta: si el entregable debe estar en coordenadas del sistema geodésico oficial de México (ITRF2008 época 2010.0, elipsoide GRS80), necesitas una red de puntos de control medidos con GNSS o estación total certificada. Si solo necesitas exactitud relativa (comparación interna), puedes trabajar en un sistema local.
- Cobertura: ¿qué superficies deben quedar documentadas? Define explícitamente qué queda fuera del alcance para evitar re-escaneos.
Diseña la red de estaciones
La regla general para escáneres de tiempo de vuelo de largo alcance es 30–40% de traslape entre escaneos adyacentes. En interiores y espacios confinados (túneles, cajones, plantas de proceso), ese traslape puede subir a 60% para garantizar que el software de registro encuentre suficientes superficies comunes.
Considera:
- Geometría del sitio: en pasillos largos, coloca estaciones en zigzag para forzar cambio de perspectiva y facilitar el registro.
- Obstrucciones dinámicas: maquinaria, andamios, personal. Escanea en horarios de menor actividad o en ventanas entre turnos.
- Dianas de registro: si usas dianas esféricas o planas para el registro manual/asistido, colócalas de modo que cada par de estaciones adyacentes vea al menos 3 dianas comunes (recomendado: 4–6).
- Puntos de control GNSS: mide con GNSS RTK o con estación total enlazada a la red geodésica al menos 4–6 puntos distribuidos en el área, visibles desde múltiples estaciones del escáner.
Documenta el plan en un croquis de campo
Un croquis numerado con posición aproximada de cada estación, ubicación de dianas y puntos de control te ahorra horas de confusión en gabinete. No es burocracia: es control de calidad preventivo.
Fase 2: Captura en campo
Configuración del equipo y parámetros de escaneo
Los parámetros principales que defines antes de cada escaneo son:
- Resolución angular: determina la densidad de puntos a una distancia dada. A mayor resolución, mayor tiempo de escaneo y mayor tamaño de archivo.
- Rango de escaneo: limita el ángulo vertical y horizontal si hay zonas que no necesitas capturar (p. ej., el cielo abierto en un patio de obra).
- Fotografía HDR integrada: la mayoría de escáneres modernos capturan imágenes para colorear la nube de puntos (RGB). En obra civil, la nube coloreada facilita la identificación de elementos por parte de ingenieros que no son especialistas en nubes de puntos.
Colocación de dianas
Las dianas esféricas (bolas de registro) son la opción más eficiente en espacios con visibilidad limitada porque son omnidireccionales: el escáner las detecta desde cualquier ángulo. Las dianas planas son más económicas pero requieren que estén orientadas hacia la estación de escaneo.
Altura recomendada de colocación: 1.0–1.5 m sobre el nivel del piso, en superficies estables. Nunca sobre andamios que puedan moverse entre escaneos.
Registro en campo vs. registro en gabinete
Algunos flujos modernos realizan un pre-registro en campo usando el software del equipo (p. ej., Leica Register 360 Plus en tablet conectada al escáner) para verificar en tiempo real que los escaneos se están registrando correctamente antes de mover las dianas. Esto reduce drásticamente los re-escaneos por problemas de traslape insuficiente.
Si no tienes esa capacidad, lleva un cuaderno de campo con el número de dianas vistas desde cada estación y la distancia aproximada. Con esos datos puedes anticipar problemas de registro antes de llegar al gabinete.
Fase 3: Registro de nubes de puntos
El registro es el proceso de alinear todas las nubes individuales (una por estación) en un sistema de coordenadas común. Es la fase más crítica del flujo: un registro mal ejecutado contamina todos los productos que se deriven de él.
Tipos de registro
- Registro basado en dianas: el software identifica los centros de las dianas en cada nube y los usa como puntos homólogos para calcular la transformación rígida. Alta exactitud (error de registro < 1–2 mm si las dianas están bien colocadas).
- Registro automático por geometría (Cloud-to-Cloud o ICP): algoritmos como Iterative Closest Point alinean nubes por similitud de superficies, sin dianas. Adecuado cuando hay superficies planas abundantes y buena superposición.
- Registro híbrido: combinación de ambos. Las dianas dan la alineación inicial gruesa; el refinamiento ICP reduce el error residual.
Transformación al sistema de referencia oficial
Una vez registradas todas las nubes en un sistema local coherente, se aplica una transformación georreferenciada usando los puntos de control medidos con GNSS o estación total. Esta transformación lleva la nube al ITRF2008 época 2010.0 en zona UTM 14N (para proyectos en Nuevo León y gran parte del noreste de México), con alturas ortométricas calculadas sobre el geoide EGM2008 a través de los modelos del INEGI.
⚠️ Un error frecuente es reportar las coordenadas de la nube de puntos en alturas elipsoidales (h) en lugar de ortométricas (H). Para entregas que se integren a proyectos de ingeniería civil, la altura ortométrica es la referencia correcta porque está relacionada con el nivel del mar y con el flujo hidráulico.
Indicadores de calidad del registro
Al terminar el registro, el software genera un reporte con:
- Error de registro por diana (objetivo: < 3 mm por diana individual).
- Error de cierre de bucle (si la red de escaneos forma un circuito cerrado).
- Error medio cuadrático (RMS) global del ajuste.
Si el RMS supera los 5–6 mm en un proyecto de verificación estructural, revisa las dianas con mayor error y, si es necesario, repite estaciones problemáticas antes de continuar.
Para proyectos de obra civil en Nuevo León, el equipo Leica RTC360 es una opción robusta: captura hasta 2 millones de puntos por segundo con un error de distancia de ±1.9 mm a 10 m, y su sistema de compensación dual-axis garantiza la verticalidad del escaneo incluso en terreno irregular de obra.
Fase 4: Clasificación y filtrado de la nube
Una nube de puntos sin clasificar es un archivo pesado con información mezclada: suelo, muros, losas, instalaciones, personas, maquinaria y ruido. Para que sea útil en ingeniería civil, necesitas organizarla.
Clases ASPRS en contexto de obra civil
El estándar ASPRS (American Society for Photogrammetry and Remote Sensing), adoptado también como referencia en los flujos LAS/LAZ de obra, define clases como:
- Clase 2 – Suelo: piso de obra, banquetas, subrasante.
- Clase 6 – Edificio: muros, columnas, trabes, losas.
- Clase 7 – Ruido de bajo nivel: puntos erróneos bajo la superficie.
- Clase 12 – Solapamiento: puntos de las zonas de traslape entre escaneos (pueden tener mayor error).
En obra civil, es común agregar clases personalizadas para instalaciones hidráulicas, instalaciones eléctricas, estructura metálica o cimbra activa, dependiendo de los requerimientos del BIM.
Herramientas de clasificación
- Software del fabricante (p. ej., Leica Cyclone): clasificación manual y semiautomática, mejor integración con datos del escáner.
- CloudCompare: software libre con herramientas de filtrado, segmentación y clasificación manual. Ideal para revisión y control de calidad.
- Autodesk ReCap Pro / Recap Photo: orientado a integración con flujos BIM en Revit y Civil 3D.
Para flujos donde la nube se integrará a Civil 3D para generar MDT (Modelo Digital de Terreno —solo puntos de suelo—), es crítico que la clasificación de suelo sea limpia: puntos de maquinaria, escombro y personal clasificados incorrectamente como suelo generarán artefactos en las curvas de nivel y en los cálculos de volumen.
Fase 5: Generación de productos derivados
Con la nube clasificada y georreferenciada, el gabinete puede generar los productos que la obra necesita:
Secciones transversales y longitudinales
En túneles, cajones y obras de drenaje, las secciones son el producto más solicitado. Desde la nube de puntos puedes extraer secciones a intervalos regulares (0.5 m, 1 m) con una densidad de puntos por sección muy superior a lo que permite la estación total, revelando deformaciones, variaciones de espesor y desviaciones de la sección tipo.
Modelos as-built para BIM
La nube de puntos es la base para el modelado BIM as-built (también conocido como scan-to-BIM). El proceso consiste en ajustar elementos del modelo BIM (muros, columnas, losas, tuberías) a la geometría real capturada por el escáner. Software como Autodesk Revit con el complemento Scan to BIM, o
