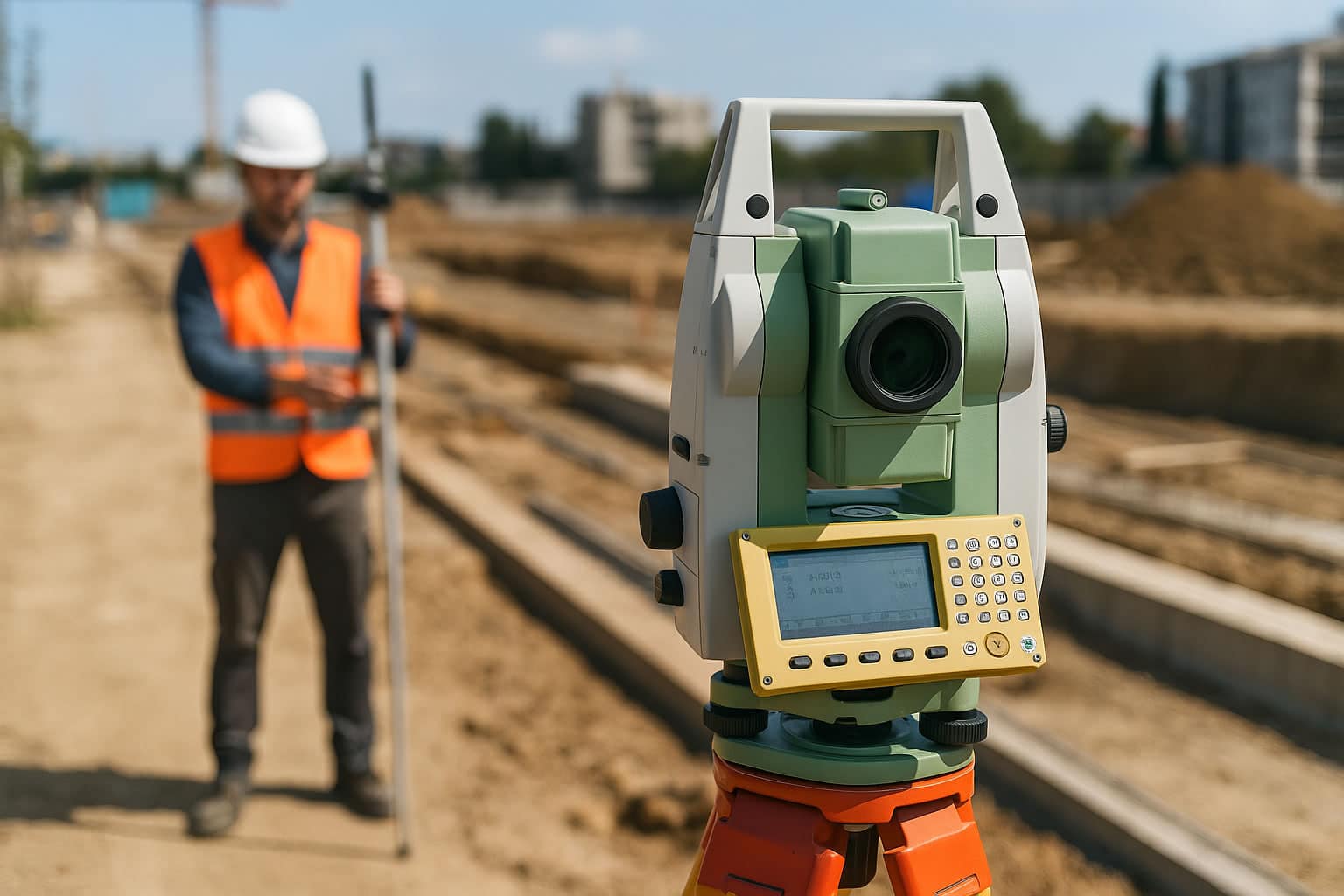

Una cosa es levantar un terreno y otra muy distinta es localizar un proyecto en campo. Esta operación, también llamada replanteo, es crítica en construcción, urbanismo y obra pública, y debe hacerse con total precisión.
En este artículo aprenderás cómo se localiza un proyecto con estación total, desde el plano hasta el terreno, y qué pasos seguir para que todo encaje milimétricamente en obra.
¿Qué significa localizar un proyecto?
Localizar un proyecto es el proceso técnico mediante el cual se transfieren los datos de un plano al terreno real. Implica marcar con exactitud los puntos, ejes, vértices o cotas que aparecen en los planos de obra, usando instrumentos topográficos como una estación total.
Es lo contrario de un levantamiento. En lugar de medir lo que existe, se materializa lo que se va a construir.
Equipos necesarios
Para localizar un proyecto correctamente, necesitas:
- Una estación total confiable y calibrada (como una Leica TS10 o una SatLab SLT12).
- Un prisma con jalón y burbuja esférica.
- Controlador de datos o libreta.
- Trípode estable.
- Coordenadas referidas a un sistema oficial (como UTM en SIRGAS 2005.0).
Pasos para localizar un proyecto con estación total
1. Revisa los planos
Antes de pisar obra, debes entender perfectamente los planos:
- Identifica ejes, referencias y coordenadas.
- Verifica el sistema de referencia (ITRF, SIRGAS).
- Revisa escalas y distancias reales.
2. Carga los puntos en tu estación total
Usa el software de tu equipo para cargar los puntos que vas a localizar. Puedes hacerlo:
- Desde el colector (ej. Captivate, FieldGenius).
- Mediante USB o tarjeta SD.
- Importando archivos CSV o DXF.
👉 Si tu equipo es Hi-Target, Leica o SatLab, puedes usar software nativo o apps compatibles como Carlson SurvCE.
3. Establece el sistema de coordenadas
Asegúrate de usar el mismo sistema que el plano (ej. UTM zona 14N, WGS84, ITRF08 ep. 2005.0). Esto evita desplazamientos.
✅ Muchos equipos modernos permiten configurar esto desde el menú del colector.
4. Ubica tu estación en un punto conocido
- Coloca la estación sobre un punto con coordenadas conocidas (vértice de control).
- Usa nivel circular y nivel tubular para garantizar verticalidad.
- Introduce coordenadas y altura de instrumento.
👉 También puedes hacerlo por intersección inversa (Resección) si no tienes un punto fijo, usando al menos dos prismas conocidos.
5. Apunta a un punto de orientación
- Apunta a un segundo punto con coordenadas conocidas.
- Introduce sus datos en el equipo.
- La estación quedará orientada y lista para el replanteo.
6. Replantea los puntos del plano
- Selecciona en el colector el punto a localizar.
- El equipo te dirá cuánto girar en ángulo y distancia.
- Mueve el prisma hasta coincidir.
- Marca físicamente el punto en el terreno.
✅ Usa pintura, clavos, piquetes o jalones según el tipo de obra.
Errores comunes (y cómo evitarlos)
❌ Error: usar un plano con coordenadas arbitrarias.
✅ Solución: asegúrate de tener coordenadas referidas a un marco oficial (ej. SIRGAS).
❌ Error: estación descalibrada.
✅ Solución: calibra cada 6 meses o antes si hubo golpes o transportes largos.
❌ Error: olvidar introducir la altura del prisma o del instrumento.
✅ Solución: mide y verifica siempre antes de iniciar.
¿Qué estaciones totales son ideales para localizar un proyecto?
En Punto Visado, puedes encontrar estaciones totales confiables para este tipo de trabajo:
- Leica TS10: precisión angular superior, compensación automática y software Captivate.
- SatLab SLT12: con cámara integrada y alto rendimiento en campo abierto o urbano.
- GeoMax Zoom40: excelente relación calidad-precio para proyectos topográficos urbanos.
- Hi-Target HTS-521 L10: ideal para obras civiles, fácil de usar y con excelente soporte.
