Tres siglas que se usan a diario en topografía y fotogrametría, frecuentemente de forma intercambiable y casi siempre de forma incorrecta. Si alguna vez has pedido un MDT y te han entregado un MDS —o al revés— y el cliente no ha notado la diferencia hasta llegar al análisis, este artículo es para ti y para quien te hizo el levantamiento.
Entender la diferencia entre MDT, MDS y MDE no es un tecnicismo académico: es la diferencia entre una herramienta útil para tu proyecto y un modelo que te dará resultados erróneos en el cálculo de pendientes, escurrimientos o volúmenes.

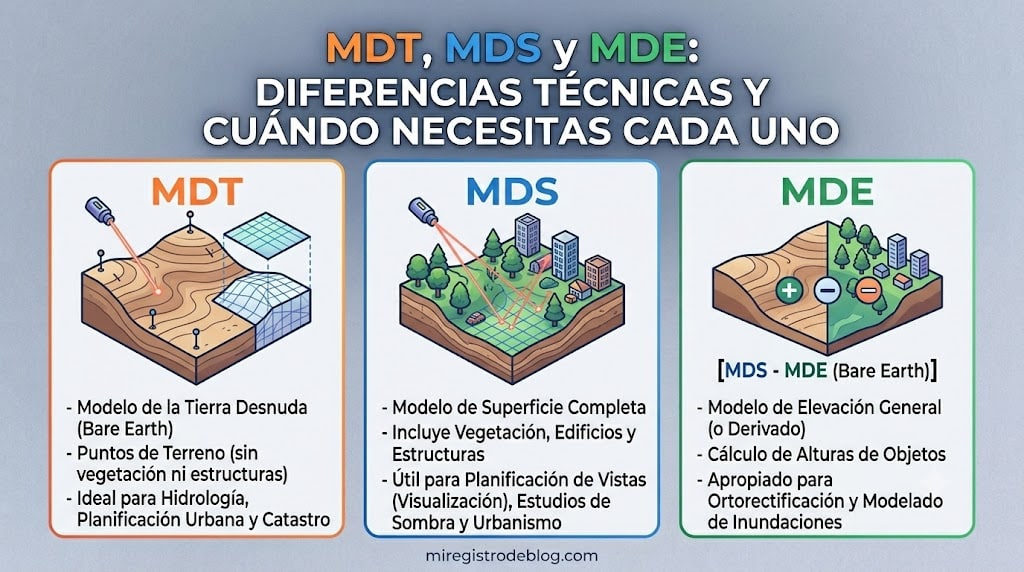

MDE: el término paraguas
El Modelo Digital de Elevaciones (MDE) es el término más general. Designa cualquier representación numérica de la elevación de la superficie terrestre en formato digital —una malla de valores de altura organizados en filas y columnas (formato raster) o en una red de triángulos irregulares (TIN).
El MDE engloba a los otros dos modelos: tanto el MDT como el MDS son tipos de MDE. En la práctica, cuando alguien dice «necesito un MDE» sin más especificaciones, lo más probable es que quiera decir MDT —pero vale la pena confirmarlo antes de iniciar el levantamiento.
MDT: el terreno sin nada encima
El Modelo Digital del Terreno (MDT) representa únicamente la superficie del suelo desnudo, eliminando todos los elementos que se encuentran sobre él: árboles, arbustos, edificios, vehículos, postes y cualquier otra estructura.
Para generarlo a partir de una nube de puntos LiDAR o fotogramétrica, es necesario clasificar primero los puntos: separar los retornos de suelo (clase 2 en el estándar ASPRS) del resto. El MDT se genera entonces interpolando solo los puntos de suelo.
¿Para qué necesitas un MDT?
- Análisis hidrológicos: cuencas, redes de drenaje, flujo de escurrimientos. En este uso, los edificios y la vegetación son obstáculos que distorsionan el resultado si no se eliminan.
- Diseño de infraestructura vial: el trazado de carreteras y vialidades trabaja sobre el terreno real, no sobre las copas de los árboles.
- Cálculo de movimiento de tierras: los volúmenes de corte y relleno se calculan comparando el terreno natural (MDT) contra la rasante de proyecto.
- Estudio de pendientes y erosión: la topografía real del suelo, sin vegetación, es la variable relevante.
- Topografía catastral: los planos de predios y levantamientos de linderos representan el terreno físico.
Limitación clave del MDT: En zonas con vegetación densa (selva, bosque cerrado), el LiDAR aerotransportado puede no tener suficientes retornos que lleguen al suelo para construir un MDT confiable. En esos casos, el MDT tiene zonas interpoladas con mayor incertidumbre. La fotogrametría con dron, que trabaja principalmente con el primer retorno, casi no puede generar MDT en zonas arboladas sin datos complementarios.
MDS: todo lo que hay sobre el terreno
El Modelo Digital de Superficie (MDS) representa la elevación de la capa más alta de cualquier elemento: las copas de los árboles, los techos de los edificios, los puentes, las antenas. Es la «vista desde arriba» de todo lo que hay en el territorio.
El MDS es el modelo que genera naturalmente la fotogrametría con dron, porque la cámara captura la superficie visible desde el aire. También es lo que produce el primer retorno de un sistema LiDAR: el pulso láser rebota en lo primero que encuentra, que generalmente es la parte superior de la vegetación o la cubierta de los edificios.
¿Para qué necesitas un MDS?
- Cartografía urbana: los edificios son parte de la información relevante, no obstáculos a eliminar.
- Planificación de telecomunicaciones: las coberturas de señal dependen de las alturas reales de los obstáculos (árboles, edificios).
- Estudios de sombras y radiación solar: la sombra que proyecta un edificio o un árbol sobre terrenos vecinos usa el MDS.
- Volumetrías de inventario forestal: el volumen de biomasa aérea se estima comparando MDS con MDT (la diferencia es la altura de la vegetación).
- Modelos de ciudad 3D: los gemelos digitales urbanos se construyen sobre MDS.
La diferencia entre MDS y MDT en la práctica
La diferencia entre los dos modelos, para cualquier punto del terreno, es la altura de los objetos sobre el suelo. Esta diferencia se llama Modelo de Altura de la Cubierta (nDSM o MDS normalizado) y es directamente el mapa de alturas de edificios y vegetación.
En una zona urbana densa, la diferencia entre MDS y MDT puede ser de 10-30 metros en las zonas edificadas. En una zona agropecuaria sin árboles, MDT y MDS son prácticamente idénticos: no hay nada entre el suelo y la cámara del dron.
Cómo se generan con LiDAR vs fotogrametría
| LiDAR | Fotogrametría con dron | |
|---|---|---|
| MDS | Primer retorno | Directamente de la nube densa |
| MDT | Puntos de suelo clasificados (clase 2) | Requiere clasificación + filtrado (difícil bajo vegetación) |
| Bajo vegetación densa | Retornos múltiples llegan al suelo | Generalmente imposible |
| Precisión MDT | Alta incluso con vegetación | Alta solo en zonas sin cobertura |
| Costo relativo | Mayor (equipo LiDAR) | Menor (cámara fotogramétrica) |
Esta tabla explica por qué el LiDAR sigue siendo irreemplazable en proyectos forestales, de cuencas hidrográficas o en zonas con vegetación densa donde se necesita un MDT confiable. La fotogrametría con dron es más accesible y suficiente para proyectos urbanos y agropecuarios donde el terreno es visible desde el aire.
MDT en el contexto normativo mexicano
El INEGI produce y distribuye MDT de cobertura nacional a distintas resoluciones (5 m, 15 m, 30 m) como parte de sus productos de información geográfica. Estos modelos, generados principalmente con datos LiDAR aerotransportado y fotogrametría aérea, son la referencia oficial para estudios de planeación territorial, gestión de cuencas y proyectos de infraestructura a escala regional.
Para proyectos de ingeniería que requieren precisión centimétrica —obra civil, catastro, topografía de detalle— los MDT del INEGI no tienen la resolución suficiente y se requiere un levantamiento propio. Un MDT generado a partir de un vuelo fotogramétrico con dron a 80 m AGL y traslape del 80% tiene resolución de 3-5 cm/píxel, muy superior a cualquier producto regional disponible.
Preguntas frecuentes
¿MDT y MDE son lo mismo? En el uso cotidiano de la industria, sí se usan como sinónimos para referirse al modelo de elevación del suelo desnudo. Técnicamente, MDE es el término general que engloba tanto al MDT como al MDS. Para evitar ambigüedades en un encargo profesional, especifica siempre si necesitas el modelo con o sin vegetación y edificios.
¿Puedo obtener un MDT de un vuelo fotogramétrico en zona arbolada? Es posible en zonas con vegetación poco densa (árboles dispersos, pastizales) donde los puntos de suelo son visibles entre la vegetación. En bosque cerrado o selva, la fotogrametría con dron no puede penetrar la cubierta vegetal y el MDT resultante es en realidad un MDS de la copa de los árboles. En esos casos es necesario usar LiDAR.
¿El MDS sirve para calcular volúmenes de excavación? No. Si necesitas calcular movimiento de tierras para un proyecto de obra civil, necesitas el MDT (terreno real sin vegetación ni estructuras), no el MDS. Comparar dos MDS o un MDS con una rasante de proyecto incluiría el volumen de los árboles y edificios en el cálculo, lo que daría resultados completamente erróneos.
¿Qué resolución de MDT necesito para un proyecto de obra civil? Para proyecto ejecutivo de vialidades o edificación, se recomienda una resolución de 5-10 cm/píxel, equivalente a un vuelo fotogramétrico a 60-100 m AGL con buena planificación de traslape. Para estudios regionales o estimaciones preliminares, 50 cm/píxel puede ser suficiente.
¿El software fotogramétrico genera MDT o MDS por defecto? Agisoft Metashape, Pix4D y OpenDroneMap generan MDS por defecto (la nube densa incluye todos los objetos visibles). Para obtener un MDT, es necesario clasificar la nube de puntos (separar terreno de vegetación y estructuras) antes de generar el modelo de elevación. Esto se hace en herramientas como LAStools, CloudCompare o directamente en el módulo de clasificación del software fotogramétrico.
Conclusión
MDT, MDS y MDE no son términos intercambiables aunque la industria los use así frecuentemente. Elegir el modelo correcto para cada proyecto es parte del trabajo del topógrafo y del geomático: el MDS captura todo lo que hay sobre el terreno; el MDT representa solo el suelo; el MDE es el término general que los engloba a ambos. Para proyectos donde se necesita un MDT preciso bajo vegetación densa, el LiDAR sigue siendo la herramienta indispensable.
