El modelo TIN (Triangulated Irregular Network) es una herramienta clave en topografía para representar superficies del terreno. Pero también es una de las más mal utilizadas, sobre todo cuando se genera desde nubes de puntos o datos sin control geométrico.
En este artículo aprenderás cómo usar un modelo TIN correctamente, qué errores debes evitar y cómo obtener resultados precisos para curvas de nivel, volúmenes y perfiles topográficos.
¿Qué es un modelo TIN?
Es un tipo de modelo digital del terreno que representa la superficie con una red de triángulos irregulares. Cada triángulo conecta tres vértices que provienen de puntos de elevación conocidos (levantados con GNSS, estación total, fotogrametría o LiDAR).
Su ventaja: permite mayor precisión en zonas con topografía compleja y pendientes abruptas comparado con modelos raster o grid.

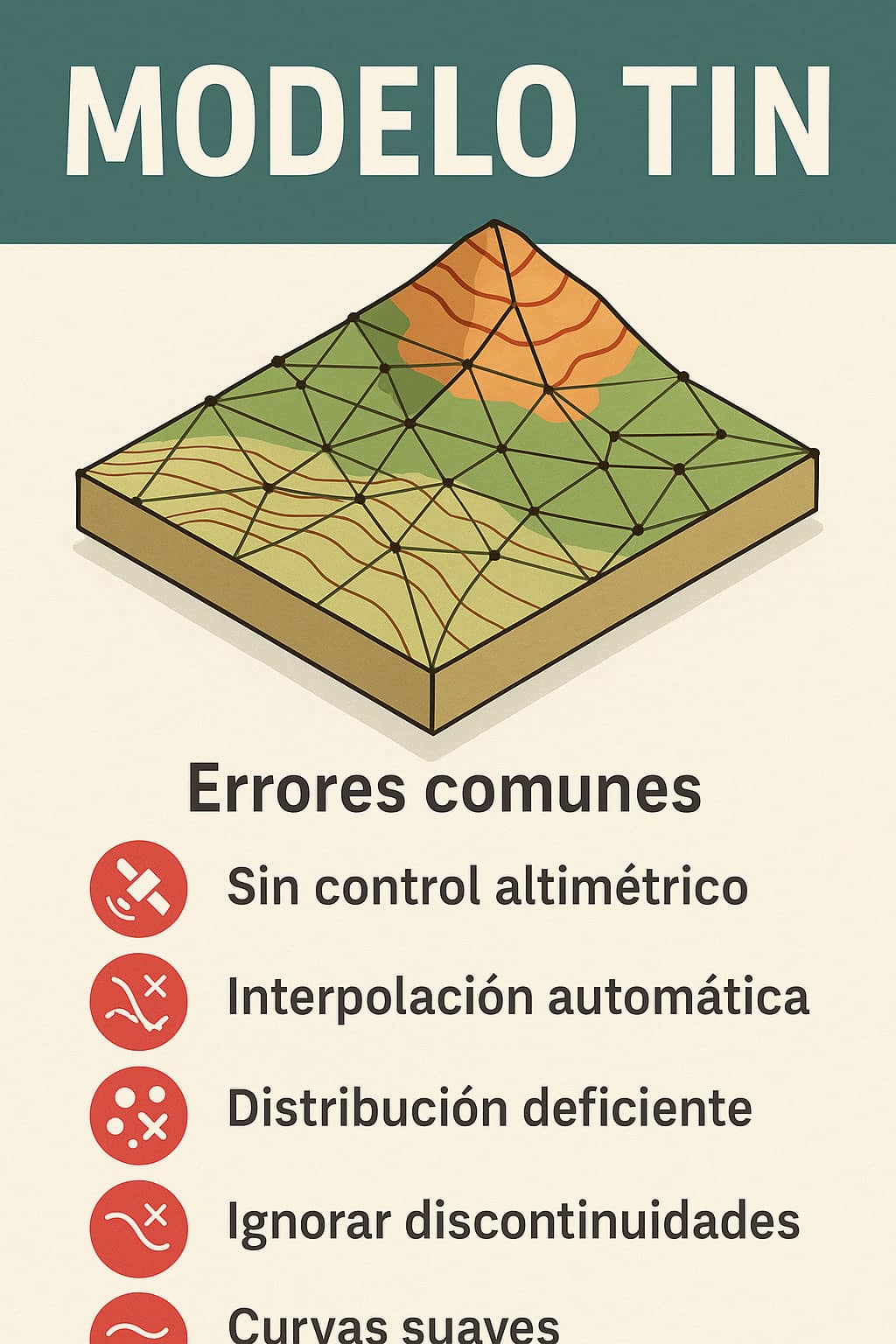

5 errores comunes al usar un modelo TIN
1. Usar puntos sin control altimétrico
Muchos generan TINs con datos de fotogrametría o LiDAR sin haber corregido con puntos GNSS en campo. El resultado: superficies deformadas y curvas de nivel sin sentido.
✅ Solución: utiliza puntos de control reales levantados con equipos como el Leica GS05 o el Hi-Target V200.
2. Interpolación automática sin clasificación previa
Cuando usas nubes de puntos sin limpiar, el software incluye techos, árboles y ruido como si fueran parte del terreno.
🔎 Resultado: curvas deformadas, perfiles con picos y volúmenes falsos.
✅ Filtra la nube o clasifica puntos antes de interpolar. Consulta:
➡️ Curva de nivel desde nube de puntos: guía práctica
3. Mala distribución de puntos
Un TIN solo es tan bueno como su geometría. Si tus puntos están concentrados en una zona y escasos en otras, los triángulos serán largos, inclinados y deformarán la superficie.
✅ Usa vuelos bien planificados o toma GNSS equidistantes y bien distribuidos.
4. Ignorar discontinuidades o quiebres
En cortes o taludes, si no marcas líneas de ruptura o bordes, el TIN “suaviza” lo que debería ser vertical, lo que arruina los perfiles o los cálculos de volumen.
✅ Marca breaklines en Civil 3D, Global Mapper o cualquier software de modelado que uses.
5. Usar curvas demasiado suaves
Si suavizas el modelo más de lo necesario para que “se vea bonito”, introduces errores en el relieve real. Esto puede afectar drenajes, escurrimientos, cortes o escotaduras.
✅ Asegúrate de que el TIN refleje el terreno real, no una versión estilizada.
Herramientas y equipos recomendados
- DJI Matrice 350 con LiDAR L2 – ideal para modelos de alta resolución
- GNSS SatLab Freyja con SHC55 – para puntos de control confiables
- Phantom 4 RTK – para generar ortofotos y datos altimétricos iniciales
- Nivel Leica NA724 – para ajustar altitudes críticas
Enlaces internos útiles:
- Fotogrametría vs LiDAR: ¿cuál usar?
- Errores GNSS que nadie te cuenta
- Cómo generar informes de exactitud conforme a la guía del INEGI
Enlace externo sugerido:
INEGI – Guía para la generación y evaluación de Modelos Digitales de Elevación
Conclusión
El modelo TIN puede ser una herramienta poderosa… o una trampa peligrosa si no se usa bien. Controla tus puntos, valida tu nube, evita suavizar por estética y asegúrate de que tu modelo represente el terreno, no una ilusión gráfica.
